การคำนวณหาขนาดกระบอกสูบ

Categories

•

•     แรงของกระบอกสูบคำนวณได้จาก

  แรง (มีหน่วยเป็น kg)  F = A พื้นที่หน้าตัดของลูกสูบ(cm²) x P แรงดันของลมอัด(kg/cm²)

      โดยพื้นที่หน้าตัดของกระบอกสูบที่นำมาคำนวณนั้น ถ้าหากเราต้องหาแรงจากด้านดันออก      ของกระบอกสูบ ก็สามารถคำนวณพื้นที่หน้าตัดของ Bore size ได้เลย หากต้องการหาแรงด้านดีง เราต้องนำพื้นที่หน้าตัดของลูกสูบ มาลบพื้นที่หน้าตัดของแกน

       ตัวอย่างการคำนวณการหาแรงจากกระบอกลมขนาด 80 mm. แกน 25 mm.แรงดันในระบบ 6 kg/cm²

  พท. หน้าตัด 80 mm. (A1) = ¶r² = 3.1416*4*4 = 50.26 cm²

  พท. หน้าตัด 80 mm. - พท. หน้าตัด 25 mm. (A2) = 50.26-(3.1416*1.25*1.25) = 45.36 cm²

  ดังนั้น  แรงที่ได้จาก pressure 6 kg/cm²

  ด้านดัน = 50.26 * 6 = 301.56 kg

  ด้านดึง = 45.36 * 6 = 272.16 kg

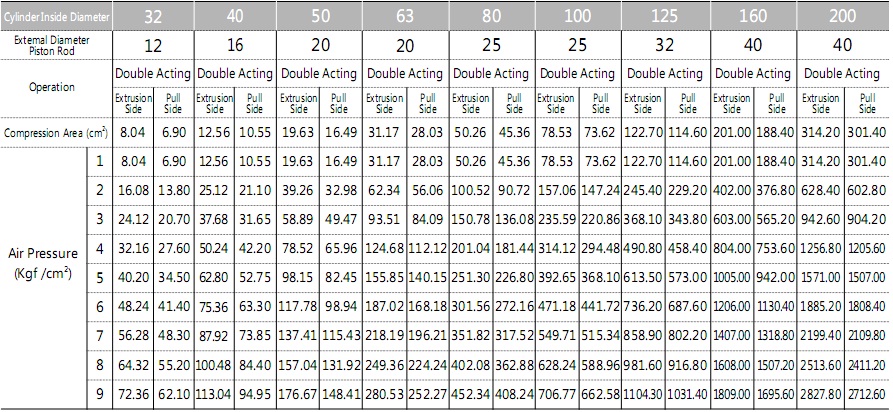

      หรือดูจากตารางที่คำนวณไว้ให้แล้ว
